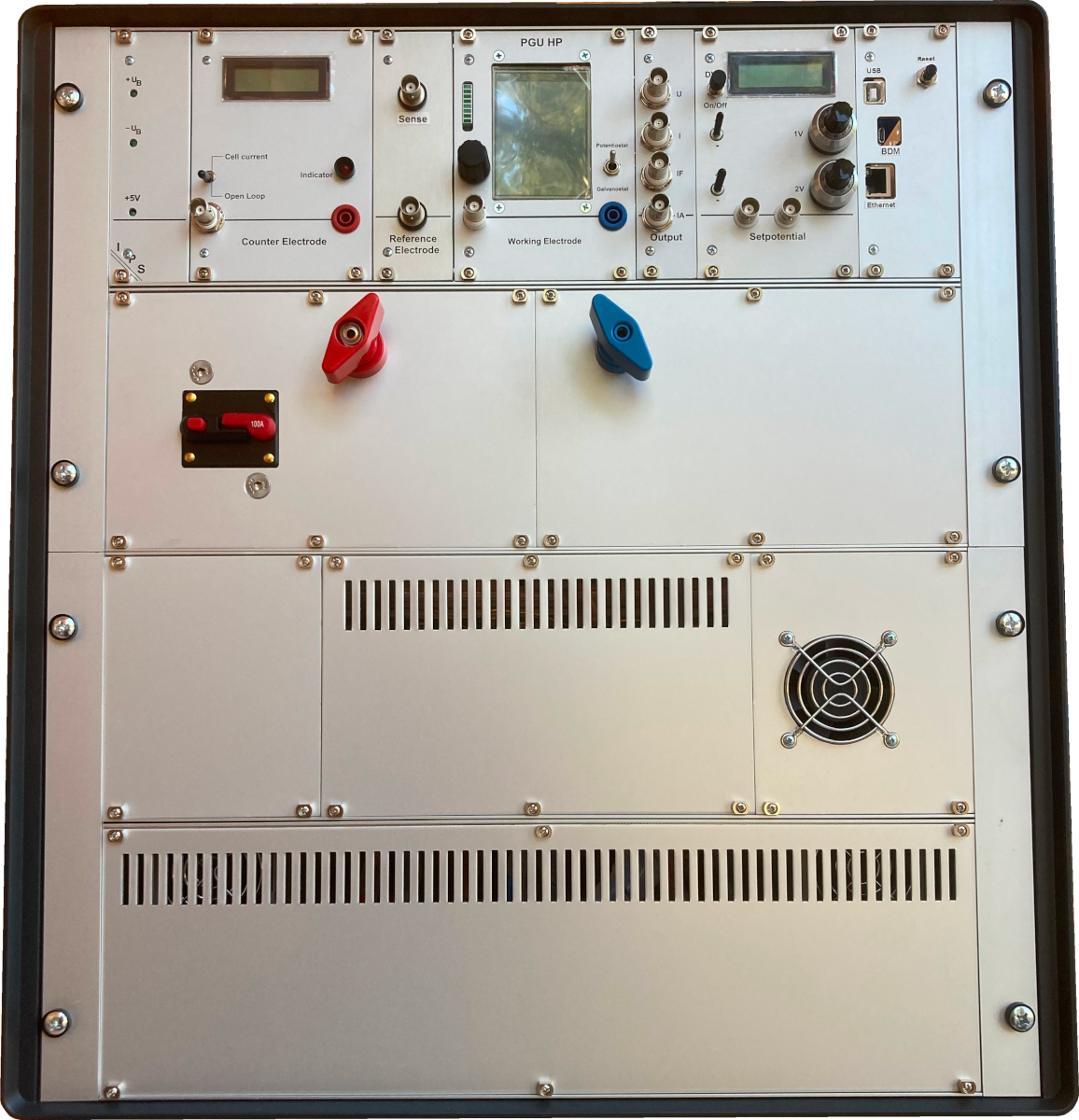

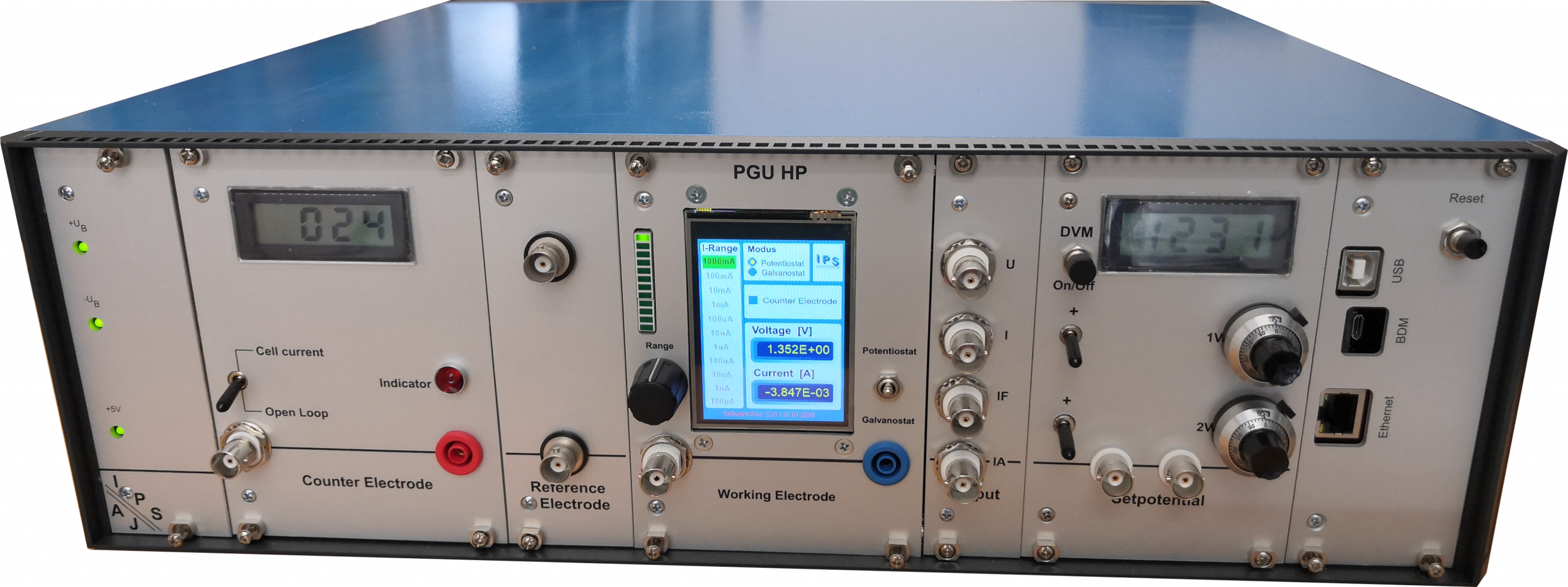

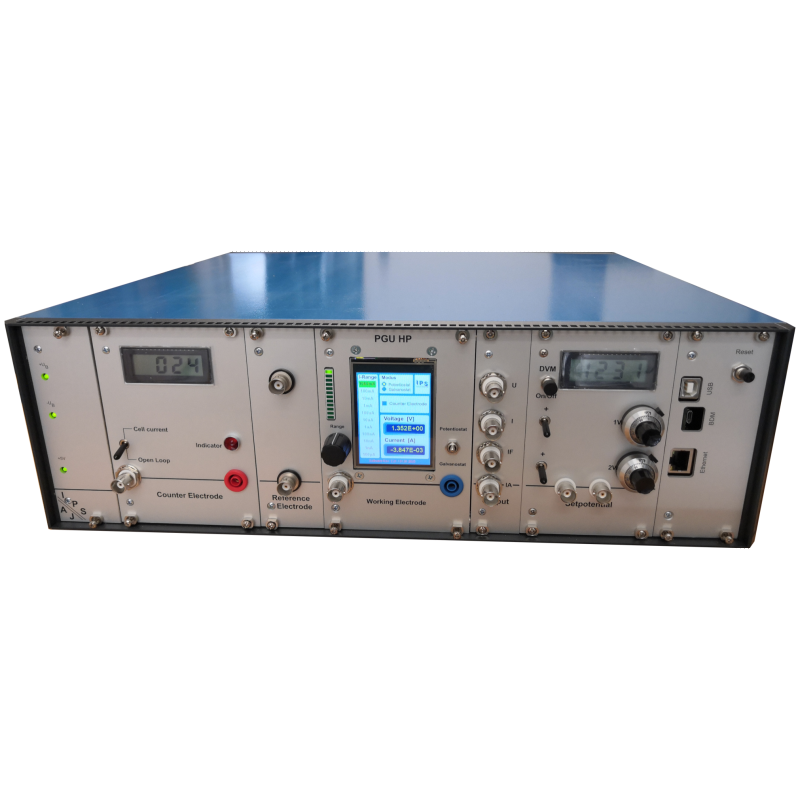

PGU-HP ist die Basis unserer Laborgeräte und kann in verschiedenen Ausführungen mit unterschiedlichen Spannungs- und Strombereichen erworben werden, je nach Anforderung. Es werden Strombereiche von 1A bis 200 A sowie Spannungsbereiche von 10V bis 400 V abgedeckt. Der kleinste Messbereich kann bei 100 nA liegen. Alle Geräte sind mit und ohne Impedanzmodul erhältlich.
PGU-HP wird mit der Software EcmWin gesteuert.
Ausgangsparameter |
|||||
High Precision |
High Potential |
High Power |
|||
| Compliance Spannung | ± 13V | ± 230V | ± 12V | ||
| Polarisationsbereich | ± 10V | ± 200V | ± 10V | ||
| Strombereich | 10 Schritte von 1A bis 100nA | 10 Schritte von 2A bis 1µA | 9 Schritte von 100A bis 1µA | ||
Versorgungsparameter |
|||||
| Versorgungsspannung | 115/230V | ||||
| Versorgungsstrom | 3A | 3A | 10A | ||
Allgemeine Parameter |
|||||
| Modi | Potentiostat und Galvanostat | ||||
| Impedanzanalyser | optional | ||||
| Elektroden Verbindungen | 4 Elektroden (CE, RE, WE, WE-Sense) | ||||
| Floating mode | schaltbar | ||||
| Auflösung | 100 nA=10000 mV, in 100 nA Bereich 10 pA=1 mV | ||||
| Eingangsimpedanz Elektrometer | 1013/15 Ω | 1011 Ω | 1013 Ω | ||
| Bandbreite | Bis zu 100kHz | ||||
| ADC | 24 bit, max. Auflösung 1 µV | ||||
| DAC | 26 bit bei ±10 V → 330 nV Schritte | ||||
| Auflösung des Setvalue | < ±10 mV, ±0,01 % | ||||
| Auflösung der Messung | < ±10 mV, ±0,01 % | ||||
| Abtastrate | Standard 200 Hz bei 24 bit, 1 kHz bei 16 bit | ||||
| Schnittstelle | Ethernet/ USB | ||||
| Software | EcmWin, EcmView | ||||
| Methoden | OCP, Halteversuch, Zyklische Voltammetrie mit Umkehrscan, Chronoamperometrie, Sequenzmessung mit Batterie Lade- und Entladefunktionen, Messung der Stromdichte gegen Zeit, Stromdichte gegen Potential | ||||
| Zusätzliche Eingänge | 2 BNC Buchsen für externe Scanner | ||||
| Zusätzliche Ausgänge | 4 BNC Buchsen für Instrumente, Ausgang: Potential, Strom, Strom mit 10Hz Filter, Strom mit einem Verstärkungsfaktor von 10 als ±10 V Spannung | ||||
